低压智能无功补偿控制器回路保护熔断器选择

2020-12-07 09:05:22

次

低压无功补偿柜中低压智能无功补偿控制器作用，是为了保证整个回路安全可靠的运行，以达到无功补偿的目的，那么电容器(和串联电抗器)作为补偿回路的核心元件，熔断器对它提供可靠的保护性能是非常必要的。

　　由于现行相关标准里对补偿回路保护熔断器的选择没有特别详细的要求，所以在实际应用中大家的选择也不尽一致，有时差别甚至相当悬殊。

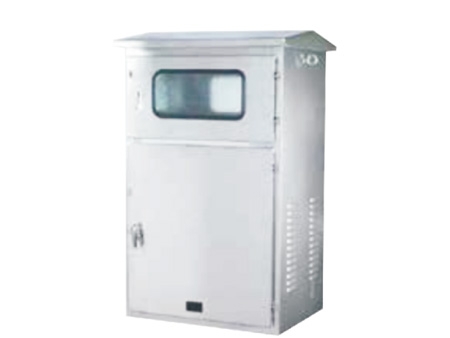

低压智能无功补偿控制器

　　在低压配电系统中的负载类型变得越来越复杂的情况下，补偿回路熔断器的选择不能一概而论，要视低压无功补偿的具体类型进行科学的分析和选择。

由于这种应用的电容器额定电压要远大于配电系统电压(如14%电抗率应用时，电容器额定电压为525V，远大于400V系统电压)，电容器在400V系统中实际能够承载的电流(包括基波和谐波电流)要大于其在额定电压下(如525V)的额定电流。因此，在这种无功补偿应用中，决定回路过载能力的是串联电抗器的参数，即电抗器的大过电流能力。

　　所以熔断器的选择应该以回路的额定电流和电抗器的大过电流能力为依据。以电抗率为14%的25KVAR/400V的补偿回路举例分析：

　　该回路的电容器额定电流为36A，如果电抗器的大过电流能力为1.8倍的额定电流，则该回路的大允许电流为1.8×36=64.8A，因此正确的熔断器的额定保护电流应为63A。
